| testo 350 |
| |
| testo 350, профессиональный портативный прибор для проведения анализа дымовых газов в промышленности |
| |

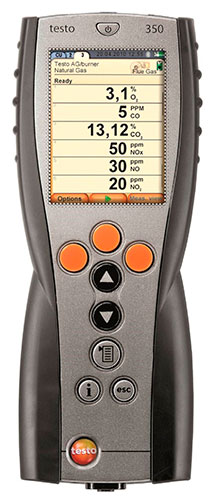

 Управляющий модуль testo 350
Управлющий модуль testo 350, аккумулятор, память данных, USB-кабель, порт для шины данных testo
Номер заказа. 0632 3511
- Возможность управления блоком анализатора и передачи данных измерений даже в случаях, когда контроль осуществляется из отдаленной от дымохода точки, что особенно удобно при выполнении измерений, например, на промышленных горелках.
- Возможность передачи данных измерений из блока анализатора в управляющий модуль позволяет снять управляющий модуль с блока анализатора и перенести его в другое место с целью анализа полученных данных, в то время как блок анализатора остается на прежнем месте для продолжения измерений.
- Для того, чтобы защитить дисплей testo 350 от повреждения при долгосрочных измерениях или в процессе транспортировки анализатора с одного объекта на другой, управляющий модуль может быть установлен в блок анализатора в положении лицевой стороной вниз.
- Большой цветной графический дисплей, прочный корпус для работы в промышленности
Управляющий модуль дополняет блок анализатора testo 350 (заказывается отдельно), позволяя вам контролировать измерение выбросов. Анализатор дымовых газов testo 350 отвечает высочайшим требованиям промышленного анализа выбросов: простота в управлении, точная измерительная технология и прочная конструкция превосходно проявляют себя в ежедневной эксплуатации.
Описание продукта
Идеальный прибор для профессионального газового анализа и измерения промышленных выбросов: testo 350 способен выполнять множество измерительных и аналитических задач, прекрасно показывает себя в долгосрочной эксплуатации благодаря своей прочной конструкции, а также подходит для комплексного сбора данных.
Анализатор дымовых газов testo 350 состоит из двух элементов
- Управляющий модуль testo 350 с ярким графическим дисплеем позволяет вам контролировать измерение выбросов. Управление очень простое: вы можете выбрать специальные меню для измерений на горелках, газовых турбинах, двигателях или добавить в меню выбранные вами области применения. Управляющий модуль позволяет контролировать блок анализатора, но также вы можете управлять им непосредственно с ПК или ноутбука с помощью программного обеспечения easyEmission (через USB, Bluetooth® 2.0 или CANCase). После программирования блок анализатора может проводить измерения и сохранять результаты в автономном режиме. Управляющий модуль позволяет управлять блоком анализатора дистанционно, даже когда он находится на расстоянии от дымохода и точки замера – что очень удобно для измерения выбросов на крупных системах.
- Блок анализатора testo 350 (отдельный продукт) - то, что вам нужно для измерений выбросов, так как он содержит все необходимые сенсоры и электронику. Блок анализатора testo 350 включает сенсор O2, а также по крайней мере один дополнительный сенсор (максимум 6 сенсоров). В качестве опциональных вы можете выбрать сенсоры CO, CO2, NO, NO2, SO2, H2S или CxHy.
Расширение диапазона измерений позволит без ограничений проводить измерения даже при высоких концентрациях газа. Для защиты сенсоров функция автоматического расширения диапазона (разбавление) автоматически активируется при неожиданно высоких концентрациях газа. Диапазон измерений выбранного сенсора можно увеличить на определенный фактор. Сервисный отсек, расположенный с обратной стороны прибора, позволяет быстро получить доступ к таким быстроизнашивающимся компонентам, как, как насосы и фильтры, чтобы их очистить и заменить. Кроме того, testo 350 обладает множеством диагностических функций. Сообщения об ошибках выводятся на дисплей прибора в форме текстовых сообщений, что делает их доступными и понятными. Текущий статус анализатора дымовых газов постоянно отображается на дисплее.
Измерение промышленных выбросов с анализатором дымовых газов testo 350
Анализатор дымовых газов testo 350 специально разработан с учетом практических требований для измерения промышленных выбросов. Во вкладке "Применение" вы можете подробнее прочитать о следующих сферах применения прибора:
- Сервисные измерения на промышленных двигателях
- Сервисные измерения на промышленных горелках
- Сервисные измерения на газовых турбинах
- Анализ атмосферы газов (термальных процессов)
|
Общие технические данные
|
|
Вес
|
440 г
|
|
Размеры
|
88 x 38 x 220 мм
|
|
Рабочая температура
|
-5 ... +45 °C
|
|
Корпус
|
TPE поликарбонат
|
|
Класс защиты
|
IP40
|
|
Цвет продукта
|
черный
|
|
Тип батареи
|
Литий-ионный аккумуляторный блок (2600 мАч, 3,7 В)
|
|
Ресурс батареи
|
5 ч (без беспроводн. соединения)
|
|
Тип дисплея
|
Графический дисплей
|
|
Размер дисплея
|
Размер дисплея: 240 х 320
|
|
Дисплей
|
Цветной графический
|
|
Память
|
2 мегабайта (250 000 значений)
|
|
Интерфейс
|
Bluetooth®; ИК-интерфейс; USB 2.0; Шина передачи данных;
подключение к сети
|
|
Температура хранения
|
-20 ... +50 °C
|

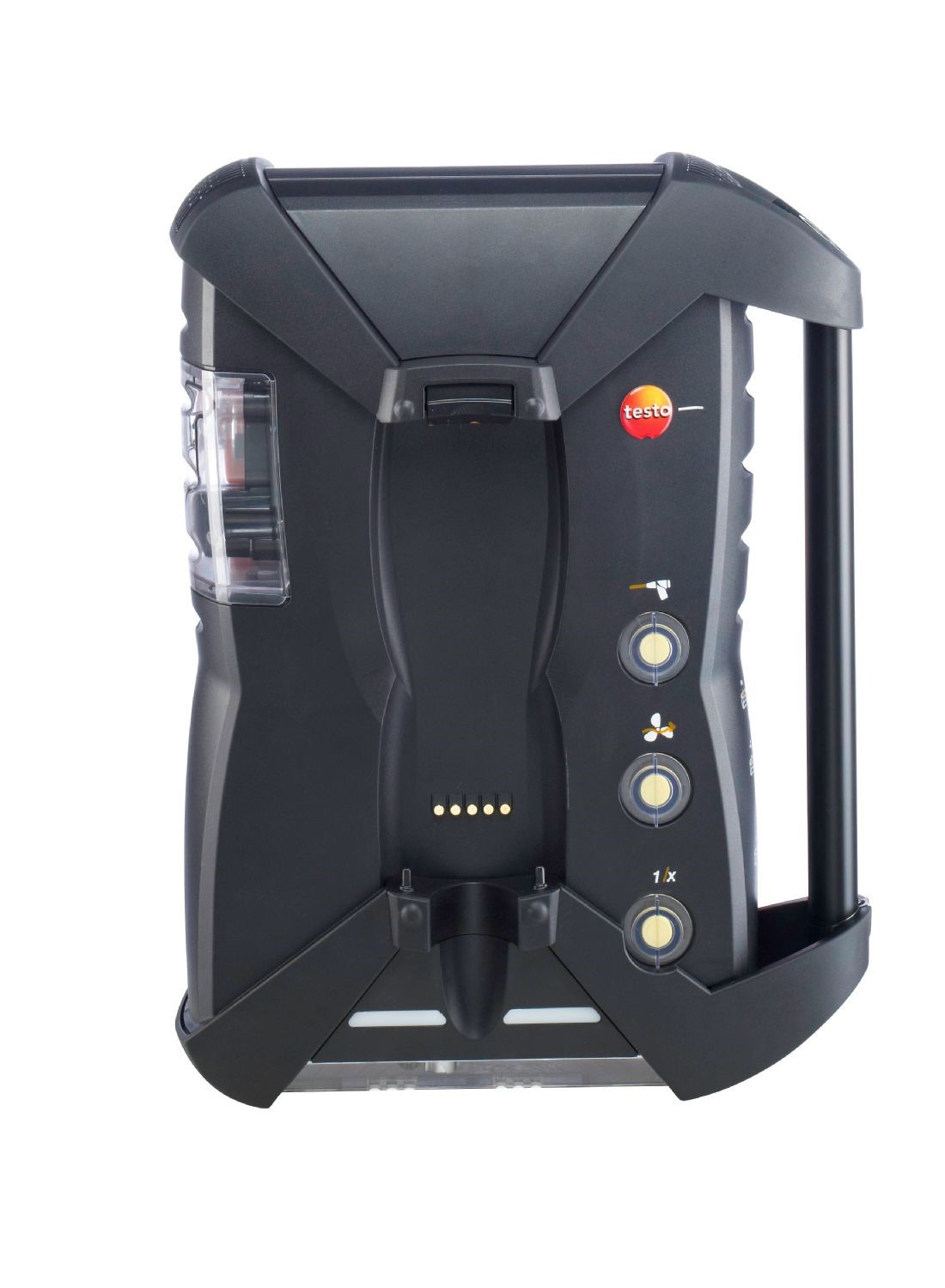

Блок анализатора testo 350
Блок анализатора testo 350, включая модуль O2, модуль дифференциального давления, разъемы для зондов температуры (т/п типа K NiCr-Ni и типа S, Pt10Rh-Pt), разъем для подключения к шине данных Testo, перезаряжаемый аккумулятор, встроенный зонд воздуха, идущего на горение (NTC), триггерный вход, встроенная память, USB-интерфейсы ремень для переноски, заводской протокол калибровки
Номер заказа. 0632 3510
Описание продукта
Идеален для профессионального анализа дымовых газов и измерения промышленных выбросов на промышленных двигателях, горелках, газовых турбинах и при тепловых процессах: анализатор дымовых газов testo 350 решает множество задач по измерению и анализу промышленных выбросов, благодаря прочному корпусу подходит для долгосрочного использования в суровых промышленных условиях и позволяет получать комплексные данные измерений.
Анализатор дымовых газов testo 350 состоит из двух блоков
Управляющий модуль testo 350 (отдельный продукт) с четким графическим дисплеем позволяет вам контролировать измерения выбросов. Модуль отличается исключительной простотой в управлении: в меню можно выбрать между горелкой, газовой турбиной, двигателем и областью применения, установленной пользователем. Управляющий модуль позволяет удаленно контролировать блок анализатора, даже когда дымоход и место работы оператора удалены друг от друга, что особенно удобно при измерении выбросов на больших горелках.
Блок анализатора testo 350 - именно то, что вам нужно для измерения выбросов, потому что он сочетает в себе сенсорные технологии и электронику. В блоке анализатора testo 350 расположен стандартный сенсор O2, а также при подготовке к работе необходимо подключить по крайней мере один дополнительный сенсор (можно использовать до 6 сенсоров газа). Вы можете подключить опциональные сенсоры CO, CO2, NO, NO2, SO2, H2S или CxHy.
Функция расширения диапазона измерений позволяет проводить измерения без ограничений даже при высоких концентрациях газа. Автоматическое расширение диапазона (разбавление) автоматически активизируется для защиты сенсора при неожиданно высоких концентрациях газа. Диапазон измерения выбранного сенсора может быть увеличен на определенный коэффициент. Сервисный отсек, расположенный с обратной стороны прибора, обеспечивает быстрый доступ ко таким быстроизнашивающимся компонентам, как насосы и фильтры, позволяя пользователям чистить или заменять их. Кроме того, testo 350 оснащен множеством диагностических функций. Сообщения об ошибках выводятся на дисплей прибора в форме текстовых сообщений, что делает их доступными и понятными. Диагностика рабочих параметров и компонентов анализатора происходит непрерывно.
Использование блока анализатора testo 350
Блок анализатора может управляться с управляющего модуля, а также его можно непосредственно подключить к ПК/ноутбуку с использованием ПО easyEmission (по USB, Bluetooth® 2.0 или CANCase). После программирования блок анализатора может проводить измерения и сохранять их результаты в автономном режиме. Также возможно отображение или передача данных измерений с блока анализатора на управляющий модуль или ПО.
Чтобы переслать отчет об измерениях прямо с места замера, вы можете воспользоваться нашим бесплатным мобильным приложением, которое превратит ваш смартфон на базе Android или планшет в дисплей для блока анализатора.
|
|
|
| |
Каталог...
|
| |
|
Номер заказа 0632 3510, 0632 3511
|
|
Зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан 28.03.2022 года за № KZ.02.01.01474-2022 обозначение типа
Действителен до 28.03.2027 года |
|
| |
| |
|
|
|
Общие технические данные
|
|
Вес
|
4800 г
|
|
Размеры
|
330 x 128 x 438 мм
|
|
Рабочая температура
|
-5 ... +45 °C
|
|
Корпус
|
Пластик (АБС)
|
|
Класс защиты
|
IP40
|
|
Подключаемые зонды
|
1 зонд температуры воздуха, идущего на горение;
1 зонд отбора пробы; 1 зонд температуры;
1 зонд дифференциального давления
|
|
Цвет продукта
|
черный
|
|
Тип батареи
|
Литиевая батарея
|
|
Ресурс батареи
|
5 ч
|
|
Источник питания
|
Блок питания пер.тока 100В...240В (50...60 Гц)
|
|
Вход постоянного тока
|
11 В ... 40 В
|
|
Объемный расход насоса
|
1 л/мин с индикацией производительности
|
|
Длина шланга
|
16, 2 м макс. (соответствует 5-ти удлинительным шлангам)
|
|
Макс. избыточ. давление/дым.газ
|
50 мбар
|
|
Макс. отриц. давление/дым.газ
|
-300 мбар
|
|
Макс. пылевая нагрузка
|
20 г/м³ пыли в дым. газе
|
|
Расчет точки росы
|
0 °Cтр; 99 °Cтр
|
|
Макс. нагрузка влажности
|
+70°C (темп.точки росы на входе в блок анализатора)
|
|
Триггерный вход
|
Напряжение 5...12 Вольт (граница возрастания и убывания) Длительность пульса > 1 сек. Нагрузка: 5 В/макс, 5 мA, 12 В/макс. 40 мA
|
|
Память
|
250,000 значений
|
|
Интерфейс
|
Шина передачи данных; Bluetooth®; USB; ИК-интерфейс; подключение к сети; триггерный вход; Измерение дифф. давления; вход датчика/ входы датчика; Входное напряжение постоянного тока; Впуск разбавляющего газа для расширения диапазона измерений
|
|
Температура хранения
|
-20 ... +50 °C
|
|
Измерение температуры (сенсор NTC)
|
|
Диапазон измерений
|
-20 ... +50 °C
|
|
Погрешность
|
±0,2 °C (-10 ... +50 °C)
|
|
Разрешение
|
0,1 °C (-20 ... +50 °C)
|
Зонд д/измерения температуры окруж. среды
|
Измерение температуры (термопара тип K (NiCr-Ni))
|
|
Диапазон измерений
|
-200 ... +1370 °C
|
|
Погрешность
|
±0,4 °C (-100 ... +200 °C)
±1 °C (-200 ... -100,1 °C)
±1 °C (200,1 ... +1370 °C)
|
|
Разрешение
|
0,1 °C (-200 ... +1370 °C)
|
|
Измерение температуры (термопара тип S (Pt10Rh-Pt))
|
|
Диапазон измерений
|
0 ... +1760 °C
|
|
Погрешность
|
±1 °C (0 ... +1760 °C)
|
|
Разрешение
|
0,1 °C (0 ... +1760 °C)
|
|
Пьезорезистивный сенсор дифференциального давления
|
|
Диапазон измерений
|
-40 ... +40 гПа
-200 ... +200 гПа
|
|
Погрешность
|
±1,5 % от изм. знач. (-40 ... -3 гПа)
±1,5 % от изм. знач. (+3 ... +40 гПа)
±0,03 гПа (-2,99 ... +2,99 гПа)
±1,5 % от изм. знач. (-200 ... -50 гПа)
±1,5 % от изм. знач. (+50 ... +200 гПа)
±0,5 гПа (-49,9 ... +49,9 гПа)
|
|
Разрешение
|
0,01 гПа (-40 ... +40 гПа)
0,1 гПа (-200 ... +200 гПа)
|
|
Измерение абсолютного давления
|
|
Диапазон измерений 600 ... +1150 гПа
|
600 ... +1150 гПа
|
|
Погрешность ±10 гПа
|
±10 гПа
|
|
Разрешение 1 гПа
|
1 гПа
|
|
Измерение О₂
|
|
Диапазон измерений
|
0 ... +25 % Об.
|
|
Погрешность
|
±0,8% полн. шкалы (0 ... +25 % Об.)
|
|
Разрешение
|
0,01 % Об. (0 ... +25 % Об.)
|
|
Быстродействие t90
|
20 с. (t95)
|
|
Измерение СО (с Н₂-компенсацией)
|
|
Диапазон измерений
|
0 ... +10000 ppm
|
|
Погрешность
|
±5 % от изм. знач. (+200 ... +2000 ppm)
±10 % от изм. знач. (+2001 ... +10000 ppm)
±10 ppm (0 ... +199 ppm)
|
|
Разрешение
|
1 ppm (0 ... +10000 ppm)
|
|
Быстродействие t90
|
40 с.
|
H₂ отображается исключительно в качестве индикатора.
|
Измерение СОниз (С Н₂-компенсацией)
|
|
Диапазон измерений
|
0 ... 500 ppm
|
|
Погрешность
|
±5 % от изм. знач. (+40 ... +500 ppm)
±2 ppm (0 ... +39,9 ppm)
|
|
Разрешение
|
0,1 ppm (0 ... +500 ppm)
|
|
Быстродействие t90
|
40 с.
|
H₂ отображается исключительно в качестве индикатора.
|
Измерение NO
|
|
Диапазон измерений
|
0 ... +4000 ppm
|
|
Погрешность
|
±5 % от изм. знач. (+100 ... +1999 ppm)
±10 % от изм. знач. (+2000 ... +4000 ppm)
±5 ppm (0 ... +99 ppm)
|
|
Разрешение
|
1 ppm (0 ... +4000 ppm)
|
|
Быстродействие t90
|
30 с.
|
|
Измерение NOниз
|
|
Диапазон измерений
|
0 ... +300 ppm
|
|
Погрешность
|
±5 % от изм. знач. (+40 ... +300 ppm)
±2 ppm (0 ... +39,9 ppm)
|
|
Разрешение
|
±0,1 ppm (0 ... +300 ppm)
|
|
Быстродействие t90
|
30 с.
|
|
Измерение NO₂
|
|
Диапазон измерений
|
0 ... +500 ppm
|
|
Погрешность
|
±5 % от изм. знач. (+100 ... +500 ppm)
±5 ppm (0 ... +99,9 ppm)
|
|
Разрешение
|
0,1 ppm (0 ... +500 ppm)
|
|
Быстродействие t90
|
40 с.
|
|
Измерение SO₂
|
|
Диапазон измерений
|
0 ... +5000 ppm
|
|
Погрешность
|
±5 % от изм. знач. (+100 ... +2000 ppm)
±10 % от изм. знач. (+2001 ... +5000 ppm)
±5 ppm (0 ... +99 ppm)
|
|
Разрешение
|
1 ppm (0 ... +5000 ppm)
|
|
Быстродействие t90
|
30 с.
|
|
Определение КПД (Eta)
|
|
Диапазон измерений
|
0 ... +120 %
|
|
Разрешение
|
0,1 % (0 ... +120 %)
|
|
Определение потери тепла с дымовыми газами
|
|
Диапазон измерений
|
0 ... +99,9 %
|
|
Разрешение
|
0,1 % (0 ... +99,9 %)
|
|
Расчет точки росы в дымовых газах
|
|
Диапазон измерений
|
0 ... +99,9 °Cтр
|
|
Разрешение
|
0,1 °Cтр (0 ... +99,9 °Cтр)
|
|
Расчёт CO₂ (через O₂)
|
|
Диапазон измерений
|
0 ... CO₂ макс
|
|
Погрешность
|
расчет на основе O₂ ±0,2 % Об.
|
|
Разрешение
|
0,01 % Об.
|
|
Измерение H₂S
|
|
Диапазон измерений
|
0 ... +300 ppm
|
|
Погрешность
|
±5 % от изм. знач. (+40 ... +300 ppm)
±2 ppm (0 ... +39,9 ppm)
|
|
Разрешение
|
0,1 ppm (0 ... +300 ppm)
|
|
Быстродействие t90
|
35 с.
|
|
Измерение CO₂ (ИК сенсор)
|
|
Диапазон измерений
|
0 ... +50 % Об.
|
|
Погрешность
|
±0,3 % Об. + 1 % от изм. знач. (0 ... 25 % Об.)
±0,5 % Об. + 1,5 % от изм. знач. (>25 ... 50 % Об.)
|
|
Разрешение
|
0,01 % Об. (0 ... 25 % Об.)
0,1 % Об. (> 25 % Об.)
|
|
Быстродействие t90
|
10 с.
|
|
Скорость/объемный расход воздуха
|
|
Диапазон измерений
|
0 ... +40 м/с
|
|
Разрешение
|
0,1 м/с (0 ... +40 м/с)
|
|
Метан (CH4)
|
|
Диапазон измерений 100 ... 40000 ppm
|
100 ... 40000 ppm
|
|
Погрешность < 400 ppm (100 ... 4000 ppm)
< 10 % от изм. знач. (> 4000 ppm)
|
< 400 ppm (100 ... 4000 ppm)
< 10 % от изм. знач. (> 4000 ppm)
|
|
Разрешение 10 ppm
|
10 ppm
|
|
Мин. содержание О2 в дымовых газах 2 % + (2 x изм. знач. метана)
|
2 % + (2 x изм. знач. метана)
|
|
Быстродействие t90< 40 с.
|
< 40 с.
|
|
Фактор отклика 1
|
1
|
При измерении необходимо придерживаться нижнего порога взрываемости.
Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газов (пропана или бутана).
|
Пропан (C3H8)
|
|
Диапазон измерений 100 ... 21000 ppm
|
100 ... 21000 ppm
|
|
Погрешность < 400 ppm (100 ... 4000 ppm)
< 10 % от изм. знач. (> 4000 ppm)
|
< 400 ppm (100 ... 4000 ppm)
< 10 % от изм. знач. (> 4000 ppm)
|
|
Разрешение 10 ppm
|
10 ppm
|
|
Мин. содержание О2 в дымовых газах 2 % + (5 x изм. знач. пропана)
|
2 % + (5 x изм. знач. пропана)
|
|
Быстродействие t90 < 40 с.
|
< 40 с.
|
|
Фактор отклика 1,5
|
1,5
|
При измерении необходимо придерживаться нижнего порога взрываемости.
Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана).
|
Бутан (C4H10)
|
|
Диапазон измерений 100 ... 18000 ppm
|
100 ... 18000 ppm
|
|
Погрешность < 400 ppm (100 ... 4000 ppm)
< 10 % от изм. знач. (> 4000 ppm)
|
< 400 ppm (100 ... 4000 ppm)
< 10 % от изм. знач. (> 4000 ppm)
|
|
Разрешение 10 ppm
|
10 ppm
|
|
Мин. содержание О2 в дымовых газах 2 % + (6,5 x изм. знач. бутана)
|
2 % + (6,5 x изм. знач. бутана)
|
|
Быстродействие t90 < 40 с.
|
< 40 с.
|
|
Фактор отклика 2
|
2
|
|
|
|
|
|
